Mikä on PWM-himmennys LED-ohjaimelle

Pulssinleveysmodulaatio on keskeinen käsite LED-valaisimien himmennyksessä. Mutta tietysti yksi LED-ohjainten markkinakelpoinen laukaisin on niiden kyky säästää energiaa ja kustannuksia, ja himmennysominaisuus auttaa saavuttamaan tämän saavutuksen. Joten molempien käsitteiden yhdistäminen laukaisee kysymyksen ”Mikä on PWM-himmennys LED-ajureille.”

LED-ohjaimen pulssinleveysmodulaation (PWM) himmennys sisältää pulssinleveyden modulaatiomekanismin käyttämisen LED-ohjaimen himmentämiseksi.

Sinulla on kaikki voitettava tässä viestissä, sillä käsittelemme kaikki olennaiset näkökohdat, jotka liittyvät LED-ohjaimen PWM-himmennykseen. Lopulta tunnet olevasi tiedon pankki.

pwm kansi

Lataa tämä sivu PDF-tiedostona

Ajan säästämiseksi olemme laatineet myös PDF-version, joka sisältää kaiken tämän sivun sisällön, jätä vain sähköpostisi, niin saat latauslinkin välittömästi.

Katsaus himmennykseen

Ennen kuin sukeltaamme PWM-himmennykseen, eikö sinun mielestäsi pitäisi koskea joitain perusasioita? Aloitetaan siitä, mitä himmennys tarkoittaa.

Himmennys tarkoittaa valaisimen tehon vähentämistä.

Himmentävissä LED-valoissa on ajurit, jotka suorittavat kaksoistoiminnon, jotka ovat;

  • Toimii ajurina muuntaakseen tulon verkkovirrasta mataliksi lähdöiksi
  • Toimii himmentimenä vähentäen LEDeihin tulevan energian määrää

Siksi himmennysominaisuus on elintärkeä LED-ajureissa, koska se voi säästää energiaa ja tehokustannuksia .

LED-ohjaimen himmentämiseen on pääasiassa kaksi tapaa: vakiovirran vähennys (CCR) ja pulssinleveysmodulaatio (PWM). Katsotaan mitä ne sisältävät.

valon himmennys 1

Jatkuva virran vähennys (CCR)

Vakiovirran vähennysmekanismi (CCR) tunnetaan myös nimellä ”analoginen himmennys”. Mekanismi seuraa suhdetta, että LEDin läpi liikkuva virta on verrannollinen ulostuloon. Tästä syystä järjestelmään kuuluu virran vähentäminen, mikä puolestaan vähentää LEDin kirkkautta.

ccr2

Vakiovirran pienennystä sovelletaan seuraavilla alueilla.

  • Tilanteet, joissa kuljettajat ovat kaukana virtalähteestä
  • Kosteat alueet ja ulkokäyttöön
  • Tiukat sähkömagneettiset häiriöstandardit (EMI) koskevat alueet

Pulssin leveysmodulaatio (PWM)

Se vähentää sähköisen signaalin keskimääräistä tehoa jakamalla sen eri osiin. Pulssinleveysmodulaatio (PWM) soveltaa periaatetta nopeasta kytkennästä kuorman ja lähteen välillä eli kytkeytyy päälle ja pois.

Pulssinleveysmodulaatiolla (PWM) on käyttöä seuraavilla alueilla.

  • LED-ohjaimen himmennys
  • Aurinkopaneelit
  • Moottorit

Mikä on PWM-himmennys

On aika mennä perusasiat pidemmälle ja sukeltaa syvemmälle pulssinleveysmodulaation (PWM) himmennykseen.

Edelleen viitataan edellä käsiteltyihin perusteisiin;

Pulssinleveysmodulaation (PWM) himmennys on LED-ajureiden virran säätämistä PWM-tekniikalla tai -mekanismilla. Tästä syystä LED-ohjain muuttuu himmennettäväksi.

Koska jokaisella LEDillä on määrä virtaa, joka tarvitaan maksimaalisen tehon (nimellisvirran) saamiseksi, PWM kytkee virran suurella taajuudella, joka on 0:n ja nimellisvirran välillä. Toiminto laukaisee päälle- ja off-ajan suhteen, mikä säätelee LEDin kirkkautta. Tämä selittää pulssinleveysmodulaatiotekniikan.

Katso alla oleva kuva:

pwm virtalähde

PWM himmennyssignaalina

Jatketaan pulssinleveysmodulaatiota koskevia alustavia tietoja. Nyt haluamme nähdä PWM:n signaalina.

Pulssinleveysmodulaatiosignaalit (PWM) ovat neliöaaltojen muodossa olevia pulssijonoja. Jokaiselle signaalille on olemassa aallon ylä- ja alapiste. Aika, jonka signaali pysyy korkeana, on päälläoloaika, kun taas aika, jonka signaali pysyy alhaisena, on poiskytkentäaika.

Käyttömäärä

Himmennyksen käsitteessä on aika, jonka signaali voi pysyä korkeana, ja kutsumme sitä käyttöjaksoksi. Joten esimerkiksi jos signaali on jatkuvasti päällä, se on 100 % käyttöjakso. Voimme ohjata PWM-signaalin käynnistysaikaa. Esimerkiksi, kun PWM:n toimintajaksoksi asetetaan 50 %, signaali toimii 50 % päällä ja 50 % pois päältä.

50 ajallaan

Tässä kuva parempaan

käyttömäärä

On ihanteellista huomata, että käyttösuhde voi vaihdella 0 %:sta 100 %:iin, esimerkiksi 25 %:n käyttösuhde, 75 %:n käyttösuhde jne.

Taajuus

Toinen pulssinleveysmodulaatiosignaalin (PWM) olennainen piirre on sen taajuus. PWM-taajuus määrittää, kuinka nopeasti PWM-signaali suorittaa jakson, jossa jakso on aika, joka kuluu signaalin syttymiseen ja sammumiseen.

ajanjakso

PWM-signaalin toimintajakson ja taajuuden yhteensovittaminen mahdollistaa himmennettävän LED-ohjaimen.

PWM LED-ohjainlähtönä

Pulssinleveysmodulaatio LED-ohjaimen ulostulona tapahtuu, kun PWM-signaali muunnetaan tasajännitteeksi, joka ohjaa LED-virtaa. PWM-lähtöpiiri katkaisee DC-LED-virrat korkealla taajuudella päälle- ja pois päältä -tilan välillä. Näin ollen ihmissilmä ei huomaa välkkymistä, joka johtaa LED-valon tehon muutokseen.

Voimme esittää eron PWM-signaalin, PWM-lähdön ja CCR-lähdön välillä yhdessä kuvassa.

pwm signaalin himmennys vs pwm lähdön himmennys vs ccr himmennys 1

Yleensä ihmiset sekoittavat muutamia asioita PWM-himmennyssignaalin ja PWM-lähdön välisistä eroista. Siksi meidän tulee huomioida muutama seikka alla.

Mekanismi luo PWM-signaalin digitaalisena signaalina, mikä tekee siitä yhdenmukaisen himmennettävässä kaapelissa. Toisaalta kuljettaja havaitsee PWM-käyttöjakson määrittääkseen lähtövirran.

PWM-himmennysohjaimien toteuttaminen markkinoilla

On selvää, kuinka PWM-himmennysohjaimet saavat jatkuvasti merkitystä LED-valaistuksessa. Mutta on parasta tietää, että PWM-himmennysohjainten toteuttamiseen on kaksi tapaa. Joten katsotaan mitä ne ovat.

Fake PWM himmennys

Väärennetty himmennysmenetelmä on konsepti, joka muuntaa PWM-tulot analogiseksi ohjaussignaaliksi. Ohjaimen sisällä on vastus-kondensaattori (RC) -suodatin.

RC suodattaa PWM-signaalin tasajännitteeksi, joka on verrannollinen käyttöjaksoon. Yksi vale-PWM-himmennyksen etu on, että se on kohinaton. Se on kohinaton, koska LED-virta on jatkuvasti jatkuva lähdössä.

Toisaalta tämän menetelmän haittana on, että PWM:n huippuarvon on oltava 10 V; muuten tarkkuus on kauhea. Lisäksi parametri Resistor-capacitor(RC) rajoittaa PWM-signaalin taajuutta.

10v pwm signaali 1
PWM-himmennyksen kuvaus Meanwell HLG -sarjan tuotetiedotteesta
pwm kansi 1

Haluatko lukea sen myöhemmin?

Ajan säästämiseksi olemme laatineet myös PDF-version, joka sisältää kaiken tämän sivun sisällön, jätä vain sähköpostisi, niin saat latauslinkin välittömästi.

Todellinen PWM himmennys

Todellisessa PWM-himmenyksessä LED-virrat syttyvät ja sammuvat määritetyllä taajuudella ja käyttöjaksolla. Ohjaimen sisällä on mikro-ohjain (MCU). MCU:n läsnäolo mahdollistaa PWM-signaalin havaitsevan huippujännitteet. Todellinen PWM-himmennys mahdollistaa laajemman PWM-taajuusalueen.

Merkittävä positiivinen todellisessa PWM-himmennyksessä on sen kyky säilyttää LED-lähdön valkoinen piste. Se mahdollistaa myös korkean vertailujännitteen tason, joka on offset-virheiden yläpuolella. Kaikki uPowerTek-ajurit integroivat MCU:n toimimaan PWM-himmennyksen kanssa.

Käyttäjien on valittava PWM-himmennystila ohjaimen ohjelmointiohjelmistosta.

pwm-tila 1
uPowerTek ohjelmointiohjelmiston käyttöliittymä

Tämä taulukko on uPowerTek LED -ohjaimen tietosivusta, voimme nähdä, että PWM-himmennyssignaali sallii erittäin laajan jännitteen, 3,8 V – 10 V. Se tarkoittaa, että uPowerTek PWM himmennettävä LED-ohjain ei ole rajoitettu 10 V:n vain PWM-signaaliin, vaan se voi hyväksyä minkä tahansa jännitteen välillä 3,8 V ja 10 V, kuten 5 V PWM-himmennyssignaalin. Koska uPowerTek LED -ohjaimessa on todellinen PWM-himmennystoiminto.

himmennysparametreja
Himmennyksen kuvaus uPowerTek LED -ohjaintietosivusta

uPowerTek: Luotettava PWM LED -himmennysohjaimen toimittaja

uPowerTek on tunnettu ja luotettava himmennettävien LED-ajurien valmistaja. Kasvava maine, erittäin kokenut työvoima ja päivitetyt menetelmät, uPowerTek tarjoaa parhaat himmennettävät LED-ajurit.

Me tarjoamme;

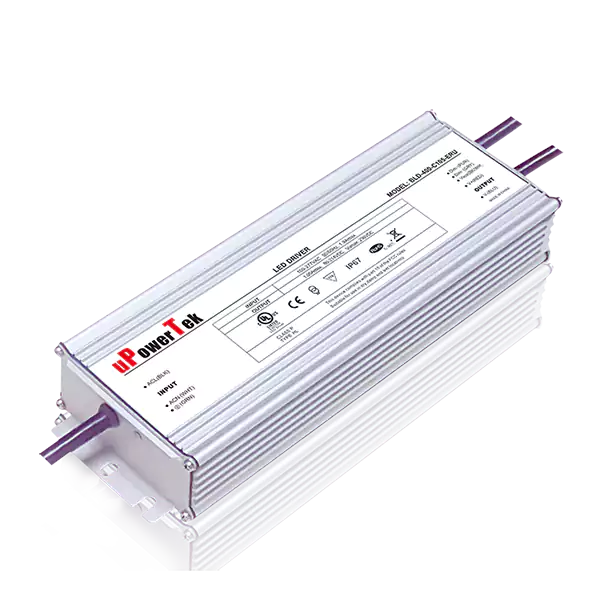

Himmennettävä vakiovirta

tld cc 700 1
  • Vakiovirtalähtö 60 watista 800 wattiin
  • IP67 Vesitiivis ulkovalaistukseen ja puutarhavalaistukseen
  • Syöttöjännite: 90-305Vac tai 127-420Vdc, 380Vac 2 tunnin ajan
  • Suuri ylijännitesuoja 10 kV
  • -55 ℃ Kylmän ympäristön käynnistys (valinnainen)
  • 100 000 tunnin käyttöikä @ Tc=75 ℃ ja 7 vuoden takuu @ Tc<=75 ℃
  • AirsetTM NFC-ohjelmoitavuus
  • ENEC/CB/CCC SELV-lähtö
  • Turvallisuus standardien EN 61347-1, 61347-2-3, 61347-2-13, 62384 mukaan

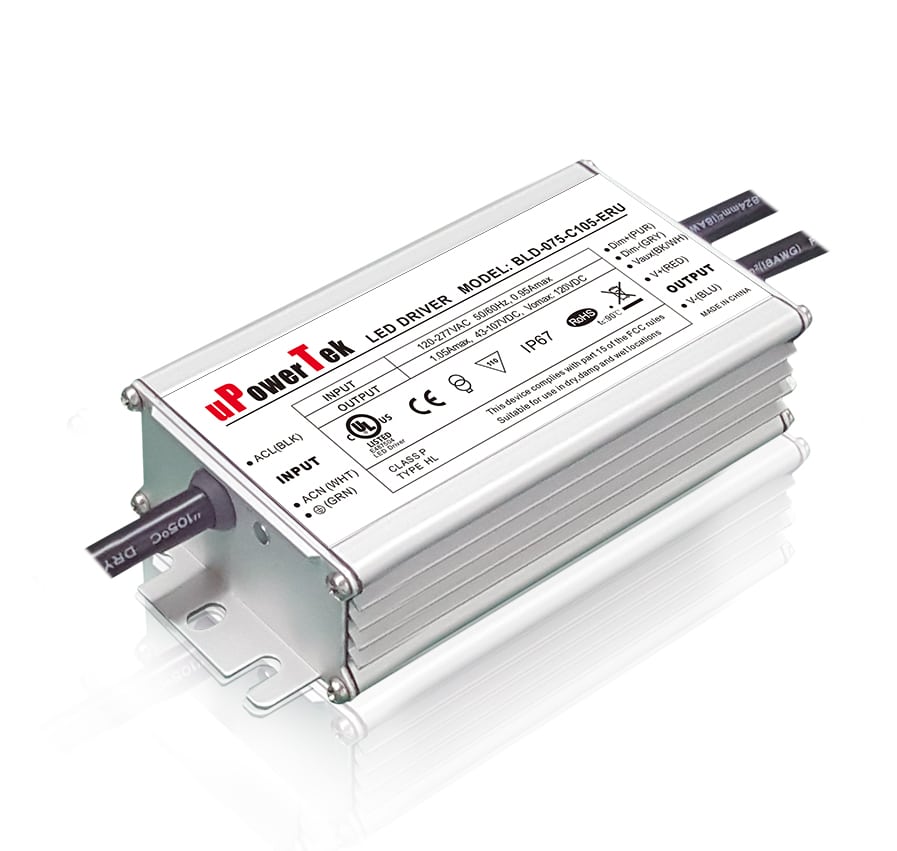

Himmennettävä vakiojännite

bld 150 784 3
  • 12V, 24V, 48V vakiojännitelähtö LED-nauhoille
  • Syöttöjännite: 90-305Vac tai 127-420Vdc, 380Vac 2 tunnin ajan
  • Suuri ylijännitesuoja 10 kV
  • PWM-lähtötaajuus >4kHz
  • 100 000 tunnin käyttöikä @ Tc = 75 ℃
  • 7 vuoden takuu @ Tc<=75 ℃
  • 0-10V/PWM/DALI/Push (kytkin) Himmennettävä
  • Himmennys 0,5 W valmiustilassa
  • Turvallisuus standardien EN 61347-1, 61347-2-3, 61347-2-13, 62384 mukaan

Kaikki LED-ajuremme vakiovirrasta tai -jännitteestä riippumatta tukevat PWM-himmennyssignaalia.
