Introducción

La atenuación por LED tiene ventajas en términos de ahorro de energía, ambiente mejorado, eficacia / vida útil mejorada de la fuente de luz, etc. El rendimiento de atenuación está determinado principalmente por la fuente de LED y el controlador. En términos generales, la fuente de LED puede dividirse simplemente en dos categorías: solo diodos LED y diodo LED con resistencia. A veces, la fuente de LED está diseñada como un módulo que podría tener un convertidor CC-CC en su interior. Sin embargo, tal módulo complejo no está en el alcance del artículo aquí. En caso de que la fuente de LED o el módulo estén hechos solo de diodos LED, el método de atenuación común se realiza ajustando la amplitud de la corriente alimentada en el LED. Por lo tanto, el controlador LED debe estar diseñado para satisfacer dicha demanda. Las familias de HLG Mean Well se presentan con ajuste de corriente y se controlan mediante un regulador de luz externo con señal de DC1-10V * o modulación de ancho de pulso de 10V (PWM) o incluso una resistencia simple. Otra categoría de fuente de LED es el diodo LED con resistencia que simplemente se denomina tira de LED. La tira de LED se usa ampliamente porque su voltaje es relativamente fijo gracias al presente de la resistencia en serio con el diodo LED. Por lo tanto, el usuario o el instalador pueden tomar cualquier fuente de voltaje constante / controlador de LED para alimentar la tira de LED. Sí. La tira de LED es relativamente fácil de alimentar con 12 o 24V. Pero a veces sería complicado realizar el oscurecimiento. Este artículo muestra la consecuencia de la atenuación de la tira de LED utilizando un controlador con ajuste de amplitud de corriente. También se discuten algunos de los comportamientos no deseados comunes de atenuación. La mejor y más sencilla forma de atenuar una tira de LED es utilizar un controlador de LED de intensidad regulable que tenga salida PWM.

Comportamientos no deseados comunes al atenuar un LED

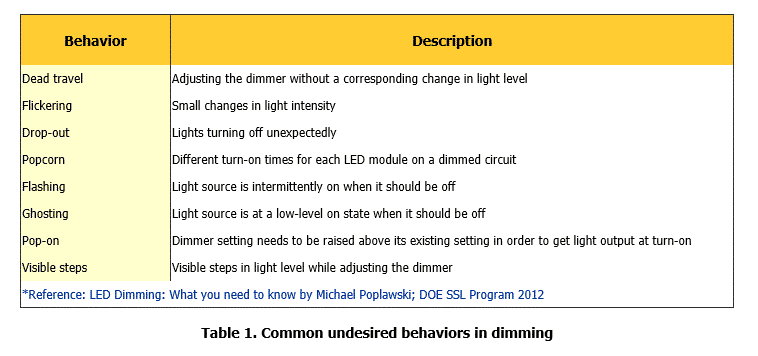

Suena a ser una tarea fácil para atenuar una fuente de luz. En realidad, hay varias consideraciones que deben tenerse en cuenta en caso de que se espera un buen rendimiento de atenuación. De lo contrario, los problemas no deseados que se muestran en la Tabla 1 podrían reducir aún más la expectativa.

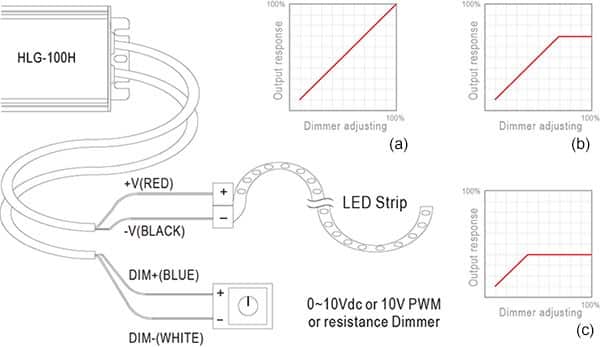

Figura 1. Controlador LED HLG-100 de ajuste de la amplitud de la corriente media del pozo conectado a la tira de LED en diferentes condiciones de carga (longitud): (a) carga completa (longitud) que resulta en el mejor rendimiento de regulación; (b) 70% de carga (longitud), lo que implica una experiencia de atenuación no perfecta debido a pequeños viajes muertos; (c) 30% de carga (longitud) que implica el peor resultado de atenuación debido a enormes viajes muertos.

Salida PWM resolviendo el viaje muerto.

Se puede criticar que el problema del viaje fallecido haya desaparecido en caso de que la aplicación final siempre esté utilizando el controlador LED a plena carga. Además, tiene menos sentido pagar un controlador de alto vataje mientras se usa solo a un voltaje mucho menor que su voltaje nominal. Sí, es un pensamiento muy directo, pero puede no ser realista. Esto se debe al hecho de que la tira de LED se usa con frecuencia donde la longitud no se puede predecir con precisión. Por ejemplo, la iluminación decorativa utilizada en un bar o restaurante. Por lo tanto, la solución utiliza el controlador de salida PWM LED para realizar la atenuación en lugar de cambiar la amplitud de la corriente. El nivel de luz de salida se corta en función del ciclo de trabajo de la señal de regulación. Los parámetros importantes son la resolución de atenuación y la salida de frecuencia PWM. El nivel de atenuación mínimo debe ser bajo al 0.1% para lograr resoluciones de atenuación de 8 bits para adaptarse a la mayoría de las aplicaciones. La frecuencia de PWM de salida debe ser lo más alta posible para evitar el problema de parpadeo que se muestra en la Tabla 1. Según la literatura, se sugiere mantener al menos más de 1.25 kHz para minimizar las distracciones visuales *.

Conclusión

La mejor manera de atenuar la tira de LED es usar el método de salida PWM que resuelve el viaje muerto en los problemas de atenuación más comunes. Upowertek ofrece la serie BLD con un rango de 30 ~ 400 vatios con atenuación analógica 0-10V / DALI y la protección IP67 es el controlador adecuado para las aplicaciones de tira de LED.

Desde el sitio web de Meanwell: https://www.meanwell.com/newsInfo.aspx?c=5&i=610
