Bonjour à tous,

Aujourd’hui, nous allons parler de la relation entre le facteur de puissance et la charge. Comme nous le savons, le facteur de puissance est un paramètre très critique lors de la conception des éclairages et une valeur clé qui permet d’évaluer la pollution causée par le dispositif électrique au réseau électrique. Normalement, il doit être supérieur à 0,9 conformément aux normes telles que energy start et ErP.

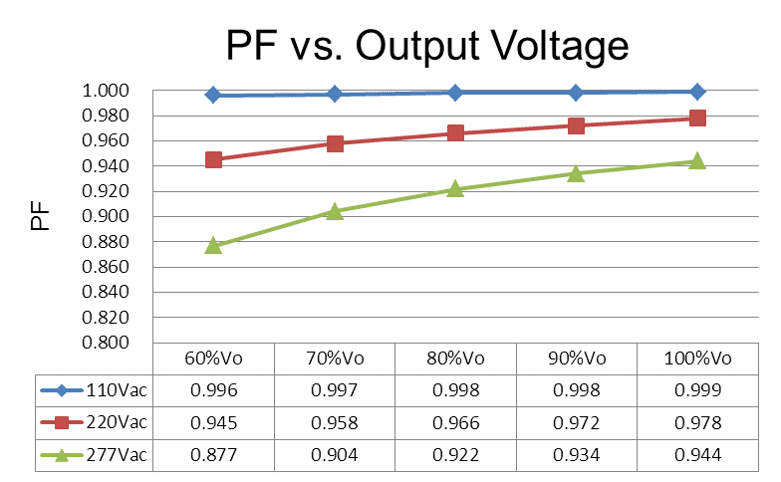

Ainsi, lorsque les ingénieurs en éclairage conçoivent les produits, ils vérifient la valeur de charge par rapport à la charge dans la fiche technique du pilote de LED pour s’assurer que le facteur de puissance est suffisant pour fonctionner correctement, comme le montre cette image (Picture1 montre. Cependant, est-ce vraiment suffisant? Non , en particulier lorsque vous utilisez les pilotes de DEL à étage d’alimentation à entrée large et à entrée large, vous devez faire très attention car le PF varie normalement en fonction des caractéristiques de la LED.

pf vs charge

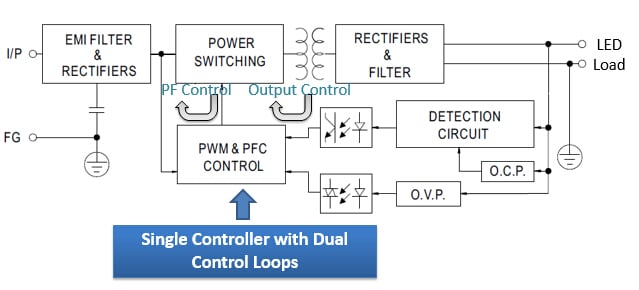

Le pilote de LED à une seule étape et à entrées larges utilise la topologie du flyback, une conception très rentable et à haute efficacité. Cette conception de circuit utilise un seul transformateur pour atteindre le PF élevé avec normalement 100-277 V ca et une bonne régulation du courant de sortie. (Picture2 , Schéma de principe) Il est très largement utilisé dans les conceptions de pilotes avec une puissance inférieure à 50W. Cependant, cette topologie présente deux inconvénients inhérents: l’un des ondulations de courant très importantes et l’autre, le fait que PF varie considérablement en fonction des caractéristiques de charge des LED. Nous parlerons de l’ondulation actuelle dans une autre vidéo et nous nous concentrons aujourd’hui sur le PF. Nous savons que dans les conceptions monophasées, le facteur PF est en fait déterminé par la boucle de régulation, ce qui rend le suivi du courant d’entrée correspondant à la tension d’entrée, plus le chevauchement est important, plus le PF est élevé. Mais il est dommage que l’ensemble du retour La boucle de commande change considérablement avec l’impédance équivalente de la LED, tandis que l’impédance est déterminée par la caractéristique de la LED VI.

principe

Ainsi, lorsque les ingénieurs de lumière constatent la grande différence entre la valeur testée et la valeur annoncée, la première chose à faire est de comprendre s’il s’agit d’une conception à une étape. Si tel est le cas, les ingénieurs doivent simplement s’assurer que la valeur PF est suffisante pour les puces DEL qu’ils utilisent, sinon, il devrait y avoir des problèmes de qualité avec le pilote ou le pilote n’est pas bien conçu. Pour les conceptions à deux étages, les tâches sont très claires: la première étape garantit que PF est correct et la deuxième régule le courant de sortie. Le second étage est généralement peu affecté par la charge car il possède une entrée de tension constante et les boucles de régulation sont très rapides et stables.

Voilà donc l’histoire entre le facteur de puissance et la charge LEd. Si vous avez des questions, n’hésitez pas à contacter [email protected], ou visitez le site www.upowertek.com.
